热 风 循 环 烘 箱

1.   烘箱型号：YT-BZ6-602

2.   工作室内部尺寸(mm)：高550×宽550×深450（烘烤区尺寸可按需  定制）

3.温度范围：RT+20~250℃任意调节恒温（300℃，400℃，500℃,600℃按需定制）

4.加热功率:3.6KW

5.电源电压:单相220V50Hz

6.温度波动度：±1℃

7.温度均匀度：空载±1.5%℃

8.升温速度：RT~100℃在20分钟以内

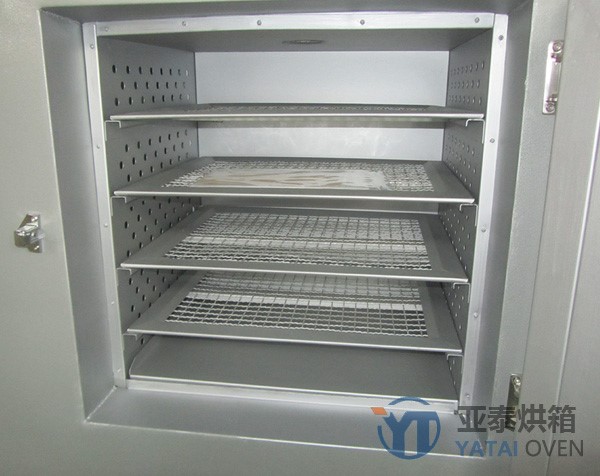

9.料架分层：底部向上80mm起平分4层，配载物搁板网2块（标配）

10.内膛材质：冷轧钢板防锈喷涂，外壳材质：冷轧钢板防锈喷漆

11.发热器：覆套式金属管状加热器

12.安全装置：超温保护装置、过流保护、短路保护、漏电保护等

13.温度控制：触点方式输出，自动PID控制,LED数字显示

14.时间控制：具有恒温定时功能，计时结束，自动停止加热，报警提示

15.热风系统：采用特制专用耐高温长轴型马达及强力多翼式静音风叶，强力吸风循环机构，使得温度均匀分布，安静低噪音，节能

16.用途：汽车、通讯、电子、五金、模具、化工、电机、电镀、玻璃、塑胶、印刷、喷涂、制药、陶瓷、木器、建材、食品、生物等相关领域。

YT-BZ6-600系列

一、产品概述:

本产品是参照JB/T5520-91干燥箱技术条件及国家相关标准研发制造，广泛应用于航空、航天、机械、电子、塑胶、化工、军工、船舶、通讯等科研及生产单位，主要用于物品的干燥、烘培、热处理、固化、去应力、消毒、保温等试验、生产。

二、主要技术指标：

温度范围：常温+20～250℃以内根据需要可任意调节设定，升温速率：6~7℃分钟(空箱测试)，温度控制精度±1℃，在设定100℃进行测试时，控温均匀度±2%℃(空箱测试)。

保温性能：炉内达到200℃，外壁温度不超过（室温+20℃）。测试点：距内胆材料至少 100 毫米，门至少120毫米。

测试时间：到达设定温度（恒温状态）后 15分钟。运行噪音：≤70db; 以上指标均在常压、空载条件情况下，距箱体内壁1/6空间内测试；

三、箱体结构：

采用两侧风道和顶部风道（或底部风道）循环结合,对开门设计，门扣采用集装箱式羊角拉手或镀铬弹簧门拉手固定，耐高温密封条密封,底部四角安装铁脚或轮子和脚杯支撑。

工作室内壁材质：全部采用优质A3冷轧钢板折弯加工制成，局部内侧做C型钢加强，避免受热变形。

风道材料：全部采用优质A3冷轧钢板冲梅花型孔，钣金折弯固定。工作室内表面整体喷涂光亮型耐高温银粉漆作防锈处理（可耐500℃高温不脱落、不变色）。

外部材质：采用优质A3冷轧钢板折弯焊接制成，经防锈处理后喷涂环保型耐高温金属锤纹漆银灰色（颜色可根据客户要求定）。

箱体骨架：采用5#角钢、8#、10#、12#槽钢加强，钣金焊接加固。增强框架：采用10#槽钢、4#和5#角钢，部分采用槽型加强钣金焊接。

保温材质：100K级高密度硅酸铝纤维填充，保温层厚度为100mm。

 四、循环系统：

热风循环方式1：工作室内设有左、右、顶部三面循环风道配有强压鼓风循环系统并左右水平层流强压送风。烘箱内部热风循环方式为工作室内右侧面热风吹出，吹出后由工作室内左侧回风从而反复内循环，把热风有规律地吹到工作室的每个角落，以达到工作室内的温度均匀。

热风循环方式2：工作室内设有左、右、顶部三面循环风道配有强压鼓风循环系统并左右水平、垂直相结合强压送风。烘箱内部热风循环方式为工作室内左右两侧热风吹出，吹出后由工作室顶部回风从而反复内循环，以达到工作室内的温度均匀（工作室内的左右两侧面均满铺冲孔板，利于循环风的均匀进出）。

热风循环方式3：标准型号的小烘箱工作室内设有左、右、底部三面循环风道配有强压鼓风循环系统并左右水平层流强压送风。烘箱内部热风循环方式为工作室内左侧面热风吹出，吹出后由工作室内右侧回风从而反复内循环，把热风有规律地吹到工作室的每个角落，以达到工作室内的温度均匀。

热风循环风机： 耐高温长轴鼓风电机安装在箱体顶部（或左下侧）外置式，长轴穿入工作室顶部（或左下侧）风道内，配有多翼式大风量离心静音风轮鼓风。

 烘箱顶部装有排气阀，可调节，利于废气和水蒸气的排出，客户可外接管道至室外。

五、电气系统：

电器控制箱：采用独立悬挂式或一体式控制箱，安装在机台侧面，左右或顶部可选择；

温控装置：采用微电脑智能型温度控制器，控制器为双排LED数字显示/P.I.D控制/自动演算/薄膜按键设定/控制精度±1%FS，温度控制仪可根据需要任意设定调节。

超温报警器，在箱内温度达到设定的极限温度值后会启动蜂鸣报警，并自动切断加热电源输出，直到温度恢复到正常状态后自动解除报警状态继续工作。

测温装置：智能温控仪和超温保护仪均采用不锈钢铠甲PT100 铂电阻（或K型热电偶）温度传感装置，测温精确，使用寿命长。

定时报警装置：采用数显智能0~9999（时/分/秒可切换）的四位LED显示的时间定时装置及报警功能当烘箱内温度达到主控仪表的温度设定值时，定时器自动开始计时，当时间达到设定值时，同时启动红色声光报警器自动报警以提示工作结束（报警器开、关可手动切换）。 计时结束后如需继续加热使用，需重启定时器。

六、完善的安全保护措施：

总电路中装有接地装置、漏电、过载、过流、短路保护器，风机控制电路中装有过载、过热、缺相保护器，当电机出现异常情况时起到自动保护作用。

七、设备使用条件：

环境条件：温度 -5～40℃；湿度 ≤85%R.H；电 源：单相220V 或AC380V50HZ三相五线制，（可提供配套各国电源如110V/220V/380V/415V/440V…(50/60)Hz）

无强烈振动，无强磁场影响，无腐蚀性气体；

气压：86～106Kpa；

箱体四周应留有500mm以上的空间供产品安装、维修、散热使用；

八、电加热器：

采用覆套式电热器 (SHEATHED HEATER)无尘化U型管状电热发生器，安装在工作室底部、顶部或左右两侧风道内，加热器安装位置根据箱体不同设计而定，连续使用寿命可达5万小时以上。

九、技术资料：

产品合格证、使用说明书、电气原理图及仪表说明书等。

十、售后服务：

 整机保修壹年，保修期内全免费维修包括零部件更换（除人为损坏），终身维护，保修期后需收取零部件成本费。

产品详细介绍：

热风循环风道设计巧妙合理，热风在烘箱内循环覆盖率高，物料干燥均匀且节约能源

LED双数显智能仪表控温，PID演算，自动控制、恒温，操作简单，控温精准

1秒~9999小时任意设定时间，时间到达设定值后自动停止加热，并发出声光报警提示

烘箱坚固耐用，可一天24小时连续恒温工作

可根据实际需求调整制作工作室尺寸、箱体颜色、最高温度范围、升温速度、工作室内承重量、搁架方式与层数，或推车形式，且未必增加额外费用，可功能升级

    超温保护装置，防止控温失灵持续升温，保障烘烤的物品安全

  可选装：进口温度控制器、手推式多层台车、自动门扣、马达转速变频调节器、三色报警、测温孔、PLC控制、触摸屏控制、有打印功能的有纸记录仪或无纸记录仪，对工艺全过程实行监控，对干燥、固化结果进行分析、排风口可装配抽风装置、电脑查看及打印温度记录或电脑控制机群。

_{参数规格表：}
